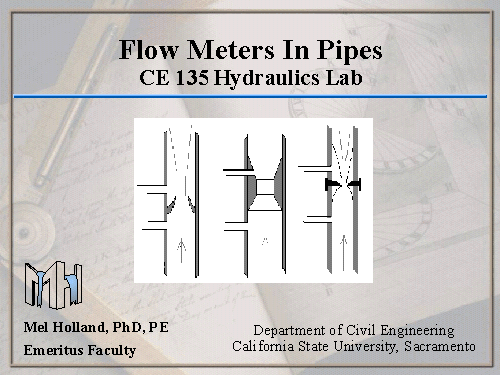

Nozzle, Venturi, & Orifice Flow Meters In Pipes
| |
|
Slide 1 of 17
|

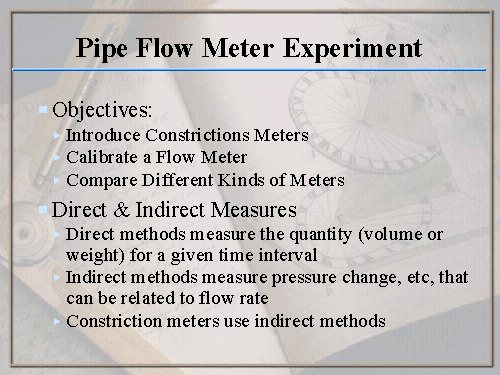

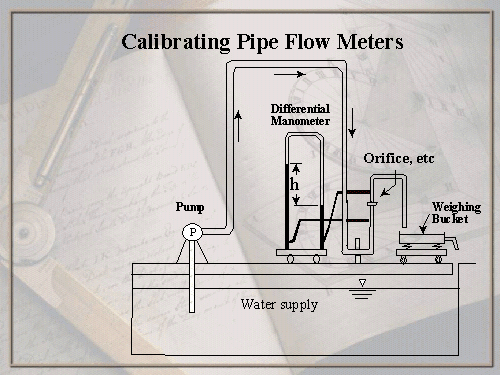

Calibrating A Pipe Flow Meter
| |
|
Slide 2 of 17
|
Sketch of Experimental Set-Up
| |
|
Slide 3 of 17
|

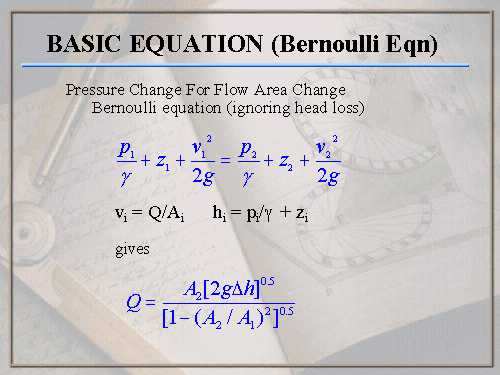

Q From Bernoulli's Equation)
| |
|
Slide 4 of 17
|

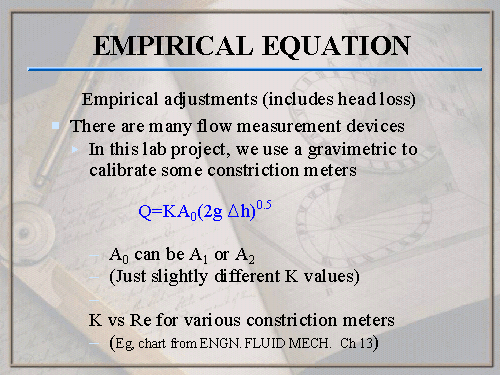

Commonly Used Empirical Equation
| |
|
Slide 5 of 17
|

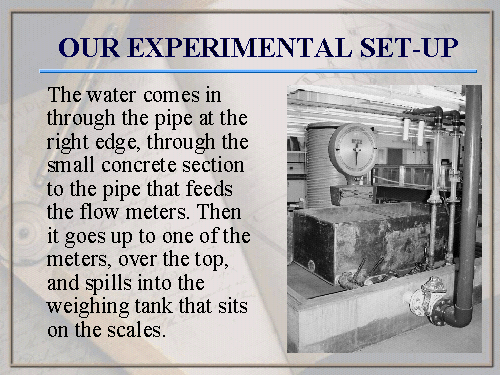

Photo of Our Set-Up
| |
|
Slide 6 of 17
|
Weight, Time, and Head Experimental Data
| |
|
Slide 7 of 17
|

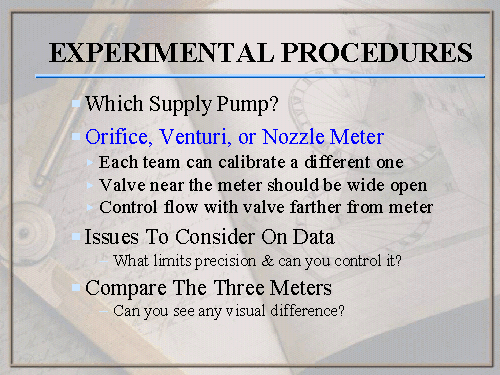

Each Team Will Calibrate One Device
| |
|
Slide 8 of 17
|

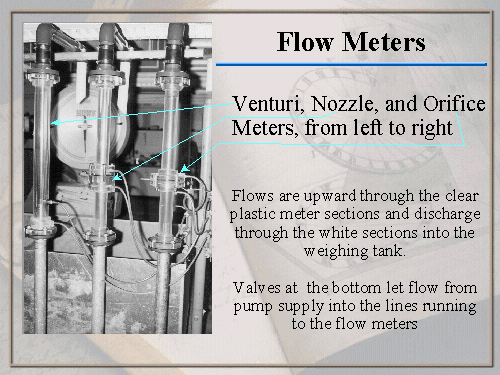

Photo of the Three Flow Meters
| |
|
Slide 9 of 17
|

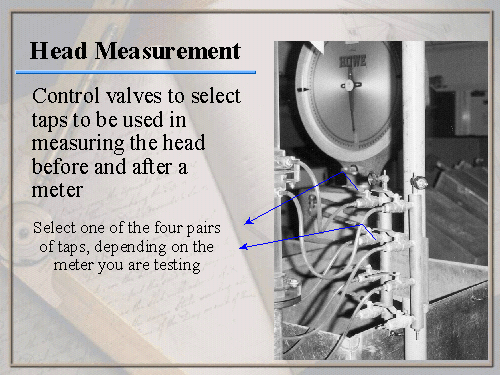

Photo: Select a Head Measurement Pair
| |
|
Slide 10 of 17
|

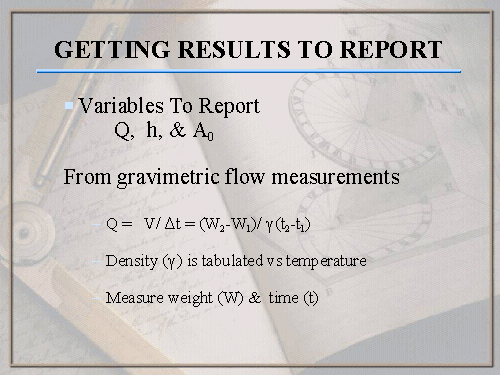

Calculate Q From Weight & Time
| |
|
Slide 11 of 17
|

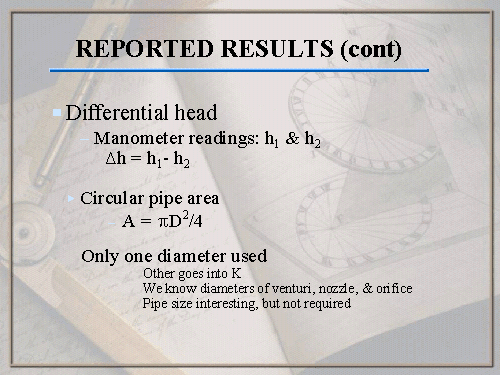

Calculate Delta H & Area
| |
|
Slide 12 of 17
|

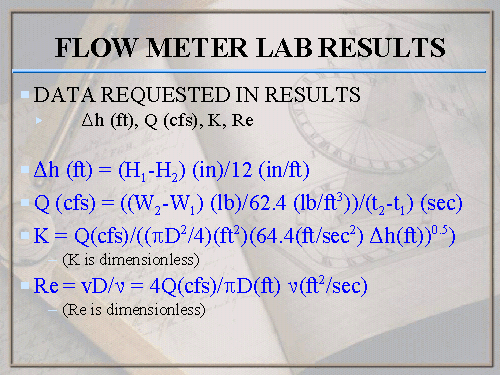

Equations For Requested Results
| |
|
Slide 13 of 17
|

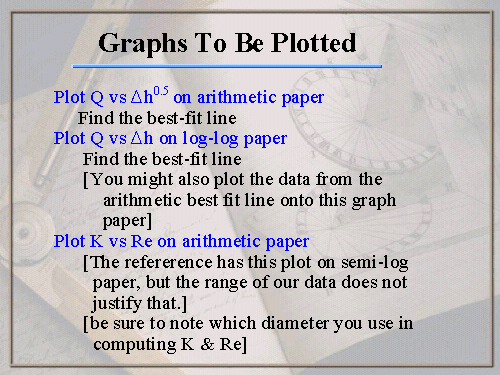

Graphs To Be Plotted
| |
|
Slide 14 of 17
|
A Layout For Table of Data To Be Collected
| |
|
Slide 15 of 17
|

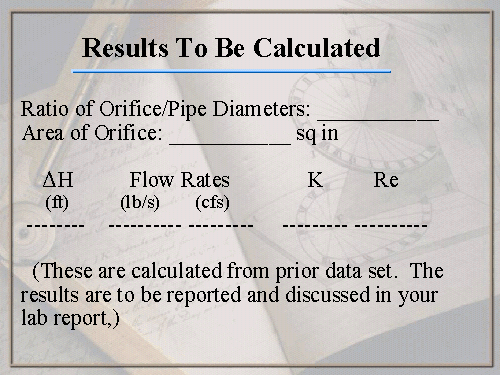

A Layout For Results To Be Calculated
| |
|
Slide 16 of 17
|

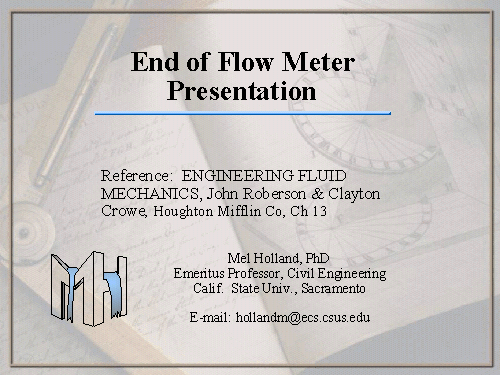

End of Presentation
| |
|
Slide 17 of 17
|
